一、产品应用领域：

该水分测量监测系统可广泛应用于无碳复写纸、热敏纸、压榨部湿纸页、特种纸等片状材料的在线水分测量，系统具有数字显示、曲线显示、历史数据存贮等功能，系统还可以经过标准RS485信号输出或4～20mA电流信号形式输出给控制系统，从而实现水分的自动控制。

      二、产品特点：
1、系统的测量结果显示单元，采用高质量的工业级液晶屏，实现测量结果的实时数字显示、曲线显示、历史数据存贮等功能。

  2、测量结果的曲线显示方式，可以直观清楚的看到一段时间内，被测物料水分的实际变化情况，了解整卷纸内部的实际水分含量。

  3、系统具有历史数据存贮功能，可以查询以前产品某个时间段的水分值，对产品的水分含量可以起到很好的历史追溯作用。

  4、不受环境因素影响：由于该测量系统采用特殊的光信号、电信号处理，因而不受周围环境温度及相对湿度的影响。测量采用多光束测量方式，克服了色差变化对测量精度的影响。

三、主要技术参数：

  1、测量范围： 0～80%水分率

  2、测量精度Q：0＜水分含量≤20%        Q≤±0.1%水分率

                            20%＜水分含量≤80%      Q≤±0.3%水分率

  3、测量响应时间：T≤30ms

  4、输出接口配置： 4 ～ 20mA标准电流输出信号接口

                           标准RS485串行通信接口

   5、适用环境：   环境温度 ≤ 45℃

                         环境湿度 ≤ 90%

   6、电源要求： AC220V±10%，50Hz 　外接电源必须有可靠接地线。

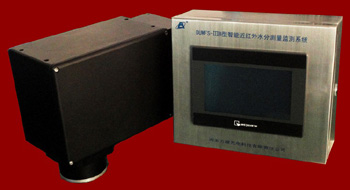

四、仪器组成

        仪器由   数据处量及显示单元、测量传感器两部分组成。

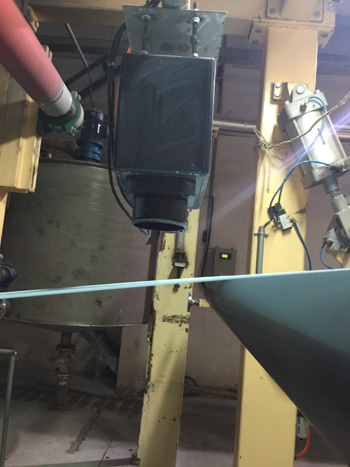

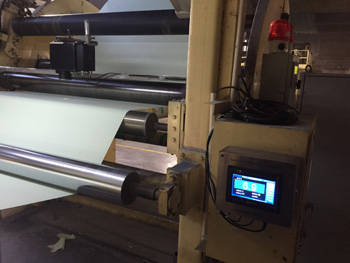

五、现场传感器安装参考
