一、系统综述：

在涂布生产过程中，控制好涂布量、对稳定、提高产品质量，减少涂料的使用量，增加经济效益有着重要的意义。

本系统可实现在涂布生产线上涂布量及整个横幅上涂布量均匀性的在线连续测量，每一个测量点的测量结果经数据处理后集中在显示器上显示，显示横幅涂布量测量曲线及即时测量值，便于操作工即时掌握生产线上各测量点参数的变化，及时调整，保证生产线的正常生产。

二、检测系统组成：

检测系统主要由

1、数据处理及显示单元

2、近红外涂层定量仪

3、全自动扫描架

4、检测系统管理软件

共四部分组成

注：近红外涂层定量仪、全自动扫描架、数据处理单元及检测系统管理软件由西安力源光电科技有限责任公司研发、生产。

三、 系统实现的功能

1、涂布量横幅扫描测量：

在涂布生产线上需要测量涂布量的位置，安装一台全自动扫描架，扫描架上安装涂布量测量探头，扫描架带动涂布量测量探头在整个横幅上往返运动，实现整个横幅上涂布量的在线连续扫描测量，数据处理及显示单元接收到涂布量测量探头在横幅上的位置信号及涂布量测量仪的测量信号，并进行数据处理，显示出整个横幅上涂布量分布的横幅曲线，横幅涂布量平均值等参数。

2、测量结果显示

可实现涂布量横幅测量曲线、即时测量数据显示。便于操作工及时了解涂布量的变化情况，及时调整。

四、系统中各设备部件实现的功能及主要技术特点

1、数据处理及显示单元

数据处理及显示单元主要由数据处理单元和检测系统管理软件组成

1）、数据处理及显示单元实现的功能

数据处理及显示单元主要由数据处理单元和监视器两部分组成，数据处理单元接收测量点涂布量测量值信号、涂布量测量探头在横幅上的位置信号，经检测管理系统软件进行数据处理，可以在显示单元界面上显示横幅测量曲线及测量值。

2）、检测系统管理软件实现的功能：

检测系统管理软件可实现：

(1)、横幅涂布量曲线显示、存贮；

(2)、横幅涂布量平均值、最大值、最小值显示；

(3)、扫描探头位置显示；

(4)、纵向测量曲线显示；

(5)、历史数据显示及历史数据的可追溯；

(6)、屏幕打印；

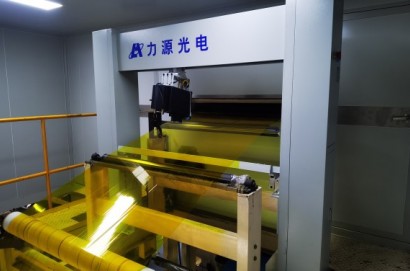

2、全自动扫描架

全自动扫描架实现的功能：

实现涂布量测量探头在整个横幅上的往、返扫描测量。

注：扫描架根据涂布线实际情况设计加工

3、 OUMDL-III型近红外涂层定量测量仪

      实现涂布量的在线连续测量。

       使用产品型号：    1）OUMDL- IIIA型智能近红外涂层定量监测系统
                                  2）OUMDL- IIIB型智能近红外涂层定量监测系统
                                  3）OUMDL- IIIC型智能近红外涂层定量监测系统
                                  4）OUMGY-ⅡB型智能近红外硅油涂布量在线测量仪
